ПРАКТИЧЕСКИЕ СХЕМЫ ВЫСОКОКАЧЕСТВЕННОГО ЗВУКОВОСПРОИЗВЕДЕНИЯ



Фильтр


Резонансная частота, Гц

С1=С2, пФ

Фильтр

Резонансная частота, Гц

сг=С2, пФ

Z1

30



180000

Z7

1249

3900

Z2

56

100000

Z8

2325

2200

Z3

104

47000

Z9

4328

1200

Z4

194

27000

Z10

8057

560

Z5

360

15000

Z11

15000

330

Z6

671

7500

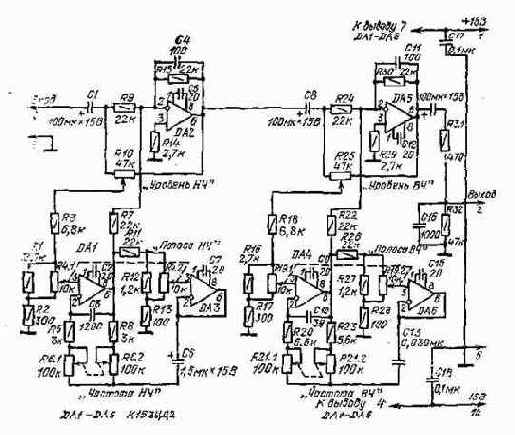

На рие. 62 приведена схема параметрического эквалайзера, который содер­жит всего две частотные полосы, но по точности коррекции АЧХ он не уступает обычным эквалайзерам с числом полос 5 — 8. Широкий диапазон регулирования здесь достигается тем, что в каждом из двух полосовых фильтров, кроме ре­гулятора глубины коррекции, введены регуляторы добротности и резонансной частоты. То ееть обеспечена возможность как точной настройки каждого фильт­ра на определенную частоту, так и регулирования усиления и полосы пропус­кания каждого фильтра. Частоту настройки ФНЧ можно изменять от 49 до 1200 Гц, ФВЧ от 1,2 до 15 кГц. Полоса пропускания каждого фильтра пере­страивается в интервале от 0,3 до 3,6 октавы. Этот темброблок можно исполь­зовать и как обычное устройство регулировки тембра, зафиксировав частоты настройки и ширину полосы пропускания каждого фильтра. Схемотехнически оба фильтра построены по одинаковой схеме на базе активных фильтров, поэтому работу схемы можно рассмотреть на примере работы ФНЧ.

Операционный усилитель DA2 включен как суммирующий инвертор. На его инвертирующий вход поступают входное напряжение через резистор R9 и на­пряжение с выхода полосового фильтра, выполненного на двух ОУ DA1 и DA3. Напряжение на входе полосового фильтра определяется положением движка переменного резистора R10, которым изменяют амплитуду и фазу сигнала, пода­ваемого на вход фильтра. Если фаза сигнала положительна, то на инверсном входе (на выводе 2) микросхемы DA2 происходит суммирование сигналов, если фаза еигнала отрицательна — ослабление входного сигнала. Резонансную час­тоту фильтра перестраивают сдвоенным переменным резистором R6.1, R6.2. По­лосу пропускания фильтра регулируют сдвоенным переменным резистором R4A и R4.2.

Параметрический эквалайзер смонтирован на унифицированной монтажной. плате методом объемного монтажа. Помимо указанных на схеме микросхем можно также использовать ОУ К153УД1, КД40УД7, К140УД8 и другие общего применения с соответствующими цепями коррекции: переменные резисторы RIO, R25, R6, R21 — СПЗ-23 с линейной зависимостью (типа A), R4, R19 — Q функциональной зависимостью (типа В); остальные резисторы — МЛТ-0,25; кон­денсаторы — К.М-5, К.50-6.

При правильно выполненном монтаже и исправных компонентах эквалай­зер работает практически без настройки и налаживание сводится лишь к про­верке его работоспособности. Для питания следует использовать двухполяр-ный стабилизированный источник напряжением ±15 В, обеспечивающий ток а нагрузке не менее 150 мА.
